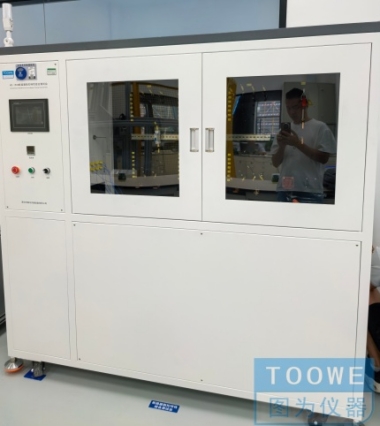

TW-1500断路器脱扣特性综合测试台能对断路器进行延时脱扣特性试验，即施加1.13倍、1.45倍、2.55倍的额定电流进行试验，在规定时间内是否跳脱; 也能对断路器进行瞬时脱扣特性试验，即施加3~10倍的额定电流进行试验，在规定时间内是否跳脱。适用于塑壳断路器、小型断路器在线出厂前检测用，是断路器生产厂家电性能检测所必备的设备。本设备具有快速装产品，自动测试，自动判断功能。多种规格线头（供延时脱扣测试用），设备设计合理，使用方便，操作简单,性能可靠,外型美观。
基本参数：
检测塑壳断路器特性：小型断路器瞬时脱扣特性、延时脱扣特性、温升测试
控制方式：PLC 触摸屏控制
恒温箱体：该恒温箱同测试机结合在一起，能够保持温度：室温~50度，温度分辨率0.1度，温度稳定度±1度（采用接线柱方式，延时三工位，瞬时一工位；满足1-4P断路器）
输出交流电流：10～400A
输出交流电压：0～5V
输出电流路数：1路，多P断路器触点采用串联方式将几个开关连接起来测试；
测试小型断路器产品：3～125A
电流输出波形：正弦波（校正设备电流波形失真度不大于5%，系统误差不大于3%）
电流控制方式：自动调节，电流在触摸屏设置；
电流精度：0.5级；
电压精度：0.5级；
互感器变比：600/5A；
测试时间：1～9999H 59M 59s；
施加1.13倍电流后5秒快速自动上升到1.45倍电流；
夹具：安按标准要求配置导线夹具；
 瞬时脱扣试验参数：
1) 夹具：采用接线柱方式，瞬时一工位；满足1-4P断路器
2) 输出电流：AC 60A～1500A；
3) 输出电流路数：1路，
4) 电流精度：0.5级；
5) 分辨率：1A
6) 瞬时测试时间≤0.2s；
7) 动作时间上限设定：1~200ms；
8) 动作时间下限设定：1~200ms；
9) 测试工位：1工位
10) 设备控制方式：PLC+触摸屏控制
11) 计时时间：1~99999ms；
12) 保护功能：短路保护，过载保护，漏电保护；
13) 使用环境温度：0 ~ +40℃；
14) 相对湿度：（20 ~ 90）%RH；
机箱尺寸：长1800*宽780*高1600
