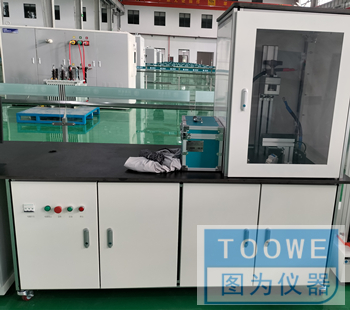

弧前时间-电流特性试验装置可满足弧前时间-电流试验（满足K型熔断件额定电流100A以下，T型熔断件40A以下的检测要求,见图1和图2）。利用高速采样板采集、存储通流波形，并上传上位机软件输出试验报告；同时也可以用示波器进行通流波形的显示。对于0.1秒的弧前时间-电流试验，试验时先升到额定电流，检测出试验回路电压，计算出阻抗。然后根据5倍、10倍、20倍、30倍额定电流下回路阻抗与升流器输出电压的对应关系表格（台体试验验证调试时整定好），进行开环电压直接输出，保证0.1秒的弧前时间-电流试验时电流输出的输出精度满足技术指标要求 图1：K型熔丝时间特性试验参数\图2：T型熔丝时间特性试验参数

技术性能：

1）控制方式：通过上位机软件控制

2）工位：1个。0~2000A，开口电压12.5V

3）调压器容量：单相25kVA

4）升流器：0~2000A以上，开口电压12.5V

5）可通过采集卡和示波器同时采集瞬间波形

6）满足0.1S~600s的试验需求
