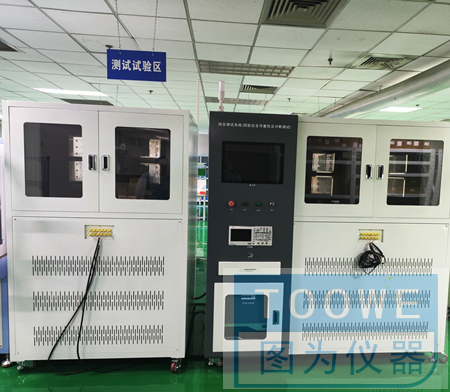

TW-RDQ700——熔断器温升试验机 熔断器熔断测试仪

熔断器俗称保险丝,通常串联在电路中电源线的一端或者两端使用。在产品出现故障,电流突然增大时,熔丝熔断,保证电子产品不会因过热出现着燃烧或触电等危害人身安全的现象。工作原理是电流超过限定值一定时间后,熔丝上积聚产生的热量使熔丝熔断,电路断开,起到保护电路的作用。国标中规定要进行安全认证的熔断器包括管状熔断器、超小型断器、通用模件熔断器等,通常应用于家用电器和各种用电设备中,作为短路和过电流的保护器。因其稳定的性能和低廉的价格,成为应用最普遍的保护器件之一。
本试验台符合GB 9364.1:《小型熔断器 第一部分:小型熔断器定义和小型熔断器通用要求》,GB 9364.2:《小型熔断器 第2部分:管状熔断体》,GB 9364.3:《小型熔断器 第3部分:超小型熔断体》。满足时间/电流特性测试表征电流和熔断周期之间的关系
主要技术参数
1.供电输入电源:380V三相四线制.总功率40KVA
2.电源频率:50 Hz
3.恒流源:4工位独立,电流上升时间: 1000ms以上;
(1)输出DC:一路 ,开路电压 : 0~5V; 5A~800A任意连续可调。电脑屏直输入(无级式)
(2)输出DC:一路 ,开路电压 : 0~5V; 100A~2000A任意连续可调。电脑屏直输入(无级式),满载长时间通电最大4小时
(3)输出DC:两路 ,开路电压 : 0~5V; 100A~3000A 任意连续可调。电脑屏直输入(无级式),满载长时间通电最大4小时
4.四路电流分辨率:1A ;
5.电流稳定度范围:±2%;
6.恒流精度:量程≤±1%+0.5%FS
7.接线方式:铜排输出端,万用夹具
8.通电时间:可多段设定,每段可设定时间:H-min-s,电流倍数、最多编程15段;
9.断电时间:可多段设定,每段可设定时间H-min-s ,电流倍数、最多编程15段
10.循环次数:0~99999次
11.熔断时间:0.1ms~1000ms可调,精度≤10%,示波器读取时熔断时间
12.表面温度测量路数:24路,0~400度,0.3mm K型热电偶,
13.每工位电压降测量:0~1000mV,分辨率0.1mV,精度1%;
14.每工位功耗测试:0~999999w,分辨率0.1w,精度1%;
15.温升测量:0~400度,分辨率0.1度,精度1%;
16.每工位测试模式:编程冲击测试、连续测试、温升、功耗测试
17.判断功能:是否合格标准;
