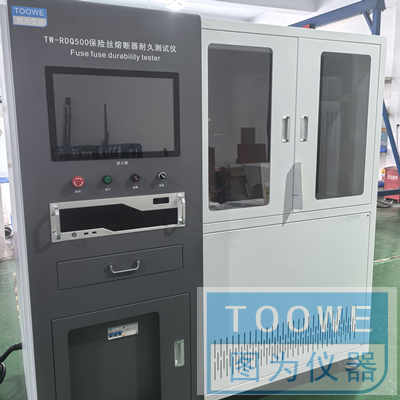

（1）产品简介：
本试验机符合GB 13539.1-2008低压熔断器，检测熔断器的温升特性、电压降、功耗、约定熔断、不熔断测试等；为各质检所以及熔断器厂家提供一套全面方便的检测方案。
（2）系统组成：
本试验机由2个高精度直流恒流源、PLC可编程控制器、电脑、电流变送器、电流传感器、可移动机箱等组成。
    该试验机能够稳定输出所需要的测试电流，消除由于电源电压波动、连接导线或铜排、试品阻值变化对测试电流的影响，提高测试结果的准确性。该电源具有损耗小、效率高、操作简便，并且具有完备的控制和检测功能。电脑安装在设备上，操作方便，高端上档次。
（3）主要技术参数
1)输入电源：三相交流380V，±5％,50HZ，功率40KW;
2)3相5线电源需要塑壳三相断路器80A，每相线径16平方
3)输出直流电流100~5000A,1路，
5000A能连续工作5小时，熔断时间显示分辩率1ms；
电流上升时间：输出电流范围内500ms达到设定值；
输出电压0~5V；
4)输出直流电流10~650A,1路；
650A能连续工作5小时；
电流上升时间：输出电流范围500ms达到设定值
电压0~6V；
5)650A测试工位：配有RT18的三种底座，10*38，14*51，22*58，也有1套万用夹具（尺寸根据客户定制，外引测试线或铜排客户自配）；5000A测试工位配有万用夹具（尺寸根据客户定制，外引测试线或铜排客户自配）
6)测试熔断器电流范围：
通电时间：1~999999s连续设定；
断电时间：1~999999s连续设定；
（通电时间和断电时间是指针对通断模拟测试时，在通电时间时试样通电，在断电时间时试样断电，给试样循环通电试验，完成测试次数后自动停止）
测试模式：通断测试、连续测试；
电流稳定度范围：±2％；
恒流精度：≤±1％读数；
判断功能：是否合格标准（不需人工记录，试验完成自动录入数据）；
7)输出电流回路：2回路（独立两路1工位650A，1工位5000A），可同时测试；互不影响；
8)电压降测量：0~200mV，分辨率0.1mV，精度1%；
9)功耗测试：0~999999wh，分辨率0.1w,精度1%；
10)温升测量：0~400度，分辨率0.1度,精度1%；集器
11)试验机外形尺寸：长2400*深900*高1700mm；约重：300KG
