1．概述
本设备温升试验装置及温度巡检仪适用标准：满足Q/GDW 11008-2013《低压计量箱技术规范》中要求的温升极限试验；温度测量采用热电偶。满足250A及以下的各型塑壳及小型断路器的温升试验要求；GB 7251.1-2013，10.10低压成套开关设备和控制设备 第1部分。
2．功能特点
1、设备配置20个温度传感器，为计量箱的进线端子、出线端子、母线、导线、操作手柄和外壳等位置提供实时温度测量和超限报警。系统能够实时监测所有位置点的温度变化情况，根据标准要求自动判断满足温升极限测量的条件并获取最终读数。可以根据用户标准要求，设定合格判定阀值，自动输出试验结果。
2、温度巡检仪实时采集计量箱的温度，通过串口服务器上传到上位机进行控制。
3、工作模式：系统能够根据线路阻抗自动恒定在设定电流值；
4、试验结果输出：温度实时显示并提供变化图形；
5、用户可设定温升限值要求，系统自动判定试验结果。
主要技术参数
1设备组成

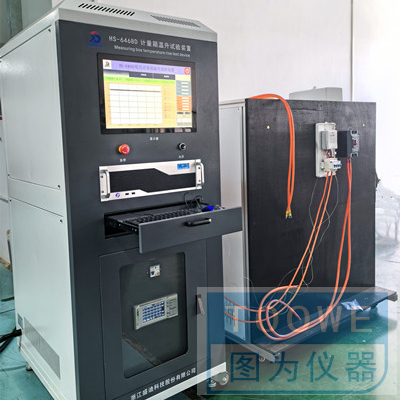

1.1、计量箱温升试验控制源 。
1.2、计量箱温升试验表架。
1.3  温度巡检仪（配套热电偶测试）。
2技术参数
2.1、输出电流：0～1000A±5%。
2.2、温度监测点位数量：同时监测20个点位的温度变化。
2.3、温度测量采用热电偶。温升测量范围：不高于500℃。
2.4、工作电源电压 V AC 220（1±15%） 频率 Hz 50±1
2.5、台体正面电流端子：0～1000A（可预设可调）；
三．功能特点
1、设备配置20个温度传感器，为计量箱的进线端子、出线端子、母线、导线、操作手柄和外壳等位置提供实时温度测量和超限报警。系统能够实时监测所有位置点的温度变化情况，根据标准要求自动判断满足温升极限测量的条件并获取最终读数。可以根据用户标准要求，设定合格判定阀值，自动输出试验结果。
2、温度巡检仪实时采集计量箱的温度，通过串口服务器上传到上位机进行控制。
3、工作模式：系统能够根据线路阻抗自动恒定在设定电流值；
4、试验结果输出：温度实时显示并提供变化图形；
5、用户可设定温升限值要求，系统自动判定试验结果。
6、输出电流：0～1000A±5%，装置台体能承受额定电流：250A；配有 16 平方、25 平方和 35 平方三种线径持续线缆，台体正面电流端子1 组；
