一、设备概述：
    继电器综合试验台是根据客户提供的技术要求，符合相关的国家标准。能对接触器触点进行寿命测试, 能测试接触器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻等。适用于接触器生产厂家和电器检测所、接触器使用单位对接触器进行性能测试。
     本测试机采用工控电脑和可编程控制器PLC控制，除产品装夹、参数设置为人工操作外，其余的动作、通/断电计数、触点粘结等现象和断判均自动进行，自动测试接触器的线圈电阻、触点吸合电压、触点释放电压、触点吸合时间、触点释放时间。本机设计合理，使用方便，操作简单，性能可靠，外型美观。
二、设备结构及原理：

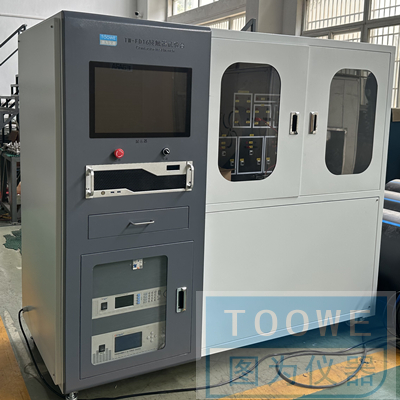

    本测试机采用台箱式结构，整体防静电喷涂，优质蚀刻不锈钢板作面板，美观耐用，上有工控机电脑屏、通电指示灯、开关、报警器等部件，内有PLC、通电检测模块、程控电源、控制线路等。
    寿命测试：同一时间可对6组触点进行寿命测试。可以在触摸屏设定测试总次数、接通时间与断开时间，自动判断触点的好坏，在测试过程中如果触点长时间粘合或者长时间不通电将认为不合格，自动停机报警。
测试完成后所有数据保存下来，进行查看与打印。
工作台面在寿命台的顶部，用防火的绝缘电木制作而成，开有与试样连接线路的孔位，安全美观，操作方便。
主要技术参数
1)供电电源：AC：220V±10%/50Hz。
2)接触器老炼试验：
  （1）检测产品极数：1~4极，常开和常闭分时测试，也可以选择只测常开或者常闭，1~4极可以任意选择测试；
  （2）测试接触器个数：1~5个独立测试寿命；
  （3）功能测试：只测1工位
3)接触器线圈供电压： AC 0～250V  电流最大5A。
                               DC 0-150V    电流最大5A
4)电脑显示电压：精度±1%，分辨率0.1V；
5)接触器接通时间：0.1秒～99.9S可PLC任意预置。在电脑里设定
6)接触器断开时间：0.1秒～99.9S可PLC任意预置。在电脑里设定
7)试验次数：1～999999可PLC预置，可断电保持，次数到达时自动停机并有声光报警。
8)智能判断：试样磨合测试时，预先可设置该工位试样连继出现常通(触点粘合)或出现连断开(触点烧)的次数,当累计到设定次时,判断该工位产品不良,并自动停止负载.
9)功能测试：
   (1)吸合时间：0.01~9999ms
   (2)释放时间：0.01~9999ms
   (3)吸合电压：0~250V
   (4)释放电压：0~250V
   (5)线圈电压从0V开始上升，直到接触器吸合停止，显示并记录电压；
   (6)以额定电压接通线圈使其吸合，电压逐渐下降，直到接触器释放停止，记录此时的释放电压；
   (7)吸合电压、释放电压均都有波形显示，记录数据
   (8)接触器通电延时检测：线圈加上额定电压，自动检测接通延时和断开延时，显示曲线、记录数据，能够存储、调用、通讯。
   (9)在动作电压下曲线显示中，交流线圈时电压上升而没有到吸合电压时触头弹跳抖动，测试时以触点不弹跳后读取吸合电压值。
   (10)吸合和释放时间采用触点加电信号式；
   (11)电流输出：DC 0~100A，分辨率0.1A
   (12)电压测量：0~200mV    分辨率0.1 mV
   (13)吸合时间、释放时均都有波形显示，记录数据可生成报表查看与打印
10)所设参数和型号均可长期保存。
11)控制方式：PLC控制，工控电脑智能控制
12)尺寸大小：宽1500mm×深800mm×高1600mm。
